Hej tamo! Kao dobavljač babbittovih ležajeva, često me pitaju o instalacijskim zazornicama za ove ležajeve. To je ključna tema jer ispravljanje pravnih očišćenja može značajno utjecati na performanse i životni vijek ležajeva. Dakle, zaronimo u to!

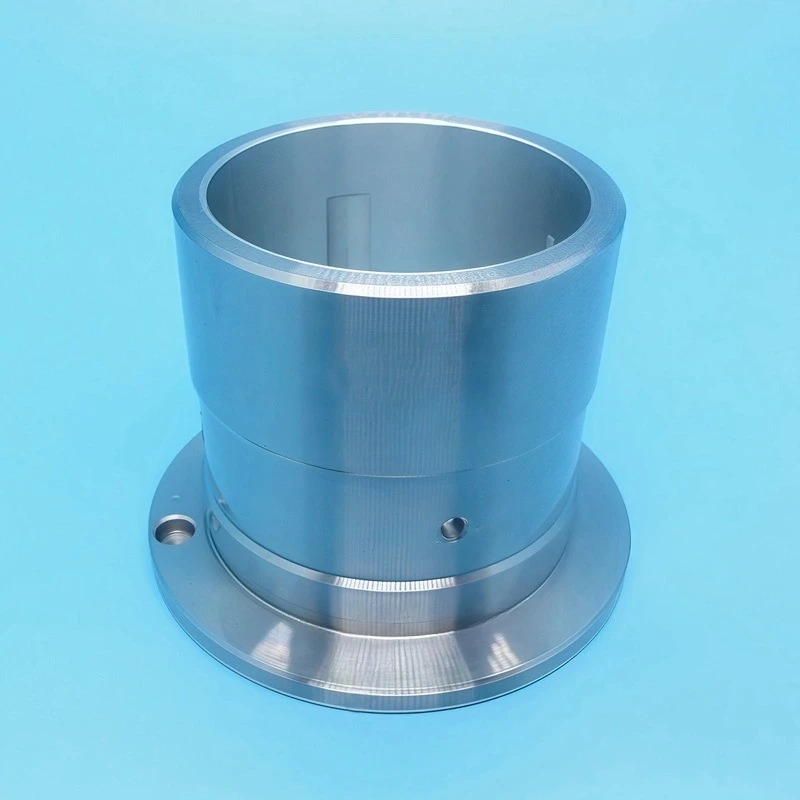

Prvo, što su Babbitt ležajevi? Pa, oni su vrsta tekućine - filmski ležaj poznat po izvrsnim svojstvima protiv trenja i sposobnosti za rukovanje visokim opterećenjima. Više o njima možete provjeriti na našoj web stranici:Babbitt ležaj. Postoje različite vrste, poputRukav babbitt ležajiBabbitt prirubnici ležajevi, svaki s vlastitim zahtjevima za instalaciju.
Zahrani za ugradnju odnose se na prostor između ležaja i osovine ili kućišta. Ovaj je prostor super važan jer omogućava stvaranje filma za podmazivanje, što smanjuje trenje i trošenje. Ako je klirens premali, neće biti dovoljno prostora da se mazivo pravilno teče, što dovodi do pregrijavanja i preuranjenog trošenja. S druge strane, ako je klirens prevelik, ležaj može osjetiti pretjeranu vibraciju i buku, a nosivosti opterećenja mogu biti ugroženi.
Radijalni klirens
Radijalni klirens je najčešća vrsta klirensa o kojoj govorimo kada je u pitanju Babbitt ležajevi. To je razlika između unutarnjeg promjera ležaja i vanjskog promjera osovine.
Idealan radijalni klirens ovisi o nekoliko čimbenika. Jedan od glavnih čimbenika je radna temperatura. Kako se temperatura raste, ležaj i osovina se šire. Dakle, moramo objasniti ovo toplinsko širenje prilikom postavljanja klirensa. Na primjer, u aplikacijama s visokom temperaturom možda će nam trebati veći početni zazor kako bismo osigurali da se ležaj ne povećava kako se zagrijava.
Drugi faktor je opterećenje na ležaju. Teža opterećenja zahtijevaju veće zazor za smještaj deformacije ležaja i osovine pod opterećenjem. Ako imamo ležaj koji će biti pod velikim stresom, ne možemo imati vrlo tijesan zazor ili će ležaj biti gotovo pod stresom i brzo.
Obično, za opće industrijske primjene, radijalni klirens za babbitt ležajeve kreće se od 0,001 do 0,003 inča po inču promjera osovine. Ali ovo je samo gruba procjena. Za preciznije vrijednosti moramo razmotriti specifičnu primjenu, brzinu osovine i vrstu maziva koja se koristi.
Recimo da se bavimo primjenom srednje - brzine, srednjeg opterećenja. Mogli bismo započeti s radijalnim klirensom od oko 0,002 inča po inču promjera osovine. Ali također moramo napraviti finu - podešavanje na temelju stvarnih radnih uvjeta. Možemo koristiti mjerač puštanja ili indikator biranja za mjerenje klirensa tijekom instalacije.
Aksijalno klirens
Aksijalni klirens je količina pokreta dopuštena u aksijalnom smjeru, paralelno s osovinom. Ovaj je klirens važan za omogućavanje da se osovina proširi i aksijalno ugovara bez nanošenja oštećenja ležaja.
Slično radijalnom klirensu, aksijalni zazor također ovisi o faktorima poput temperature i opterećenja. U aplikacijama u kojima postoji značajna promjena temperature, osovina će se proširiti i ugovoriti aksijalno. Dakle, moramo imati dovoljno aksijalnog klirensa kako bismo spriječili da se ležaj istiskuje ili izbaci s mjesta.
Za većinu Babbittovih ležajeva aksijalni klirens obično je u rasponu od 0,005 do 0,020 inča. Opet, ovo je opći raspon i moramo ga prilagoditi prema specifičnim zahtjevima aplikacije.
Mjerenje i podešavanje klirensa
Precizno je mjerenje razmaka presudno. Za to možemo koristiti različite alate. Kao što sam već spomenuo, mjerači Feeler jednostavan je i čest način mjerenja radijalnog klirensa. Samo umeću mjerač puštanja između ležaja i osovine u nekoliko točaka oko opsega kako bismo dobili prosječnu vrijednost.
Pokazatelji biranja također su vrlo korisni, posebno za preciznija mjerenja. Možemo montirati indikator biranja na kućište i izmjeriti kretanje osovine u odnosu na ležaj. To nam daje vrlo precizno čitanje klirensa.
Ako izmjereni zazor nije u željenom rasponu, moramo izvršiti prilagodbe. Za radijalni klirens, možemo ili stroj ili osovina za promjenu dimenzija. U nekim slučajevima također možemo koristiti Shims za podešavanje položaja ležaja i promjenu zazor.
Za aksijalni klirens, možemo prilagoditi položaj ležaja u kućištu ili koristiti razmake za povećanje ili smanjenje klirensa.
Važnost ispravnih zaliha instalacije
Ispravno ispravljanje instalacijskih zazora nije samo u tome da ležaj pravilno radi; Također je dugoročno ušteda novca. Podaci s pogrešnim zazornicama istrošit će se brže, što dovodi do češćih zamjena. To znači veće troškove održavanja i više zastoja za opremu.
S druge strane, ležaj s ispravnim klirensima djelovat će bez problema, s manje trenja i habanja. To poboljšava učinkovitost opreme, smanjuje potrošnju energije i proširuje životni vijek ležaja.
Uzmimo primjer velikog industrijskog motora. Ako Babbittov ležaj u motoru ima pogrešne zazor, možda će početi stvarati buku i vibrirati. S vremenom to može oštetiti namotavanje motora i druge komponente. Ali ako instaliramo ležaj s ispravnim zazornicama, motor će raditi tiho i učinkovito, a nećemo se morati brinuti zbog skupih popravaka ili zamjena.
Proces instalacije i provjere za uklanjanje
Prilikom instaliranja Babbitt ležajeva moramo slijediti pravilan postupak kako bismo osigurali da su razmaci ispravni. Prvo moramo temeljito očistiti ležaj i osovinu kako bismo uklonili bilo kakvu prljavštinu ili krhotine. To je važno jer čak i mala čestica prljavštine može utjecati na zazor i uzrokovati prerano habanje.
Zatim moramo precizno izmjeriti osovinu i dimenzije ležaja. Za to možemo koristiti mikrometar ili čeljusti. Nakon što izvršimo mjerenja, možemo izračunati potrebni zazor na temelju prijave.
Tijekom instalacije moramo pažljivo postaviti ležaj na osovini i u kućištu. Za ugradnju ležaja možemo koristiti pritisak ili metodu grijanja, ovisno o vrsti ležaja i primjeni. Nakon instalacije moramo ponovno provjeriti zazor kako bismo bili sigurni da su još uvijek u željenom rasponu.
Ako utvrdimo da su zastojne isključene, moramo odmah poduzeti korektivne mjere. To bi moglo uključivati rastavljanje ležaja i izvršavanje potrebnih prilagodbi.
Zaključak
Kao što vidite, instalacijski razmaci za Babbitt ležajeve kritični su aspekt njihove performanse i dugovječnosti. Dobivanje pravih zazora zahtijeva pažljivo razmatranje mnogih čimbenika, uključujući temperaturu, opterećenje, brzinu i podmazivanje.
Ako ste na tržištu za Babbitt ležajeve ili vam je potrebna pomoć u zastupnicima instalacije, ne ustručavajte se pružiti ruku. Tu smo da vam pružimo najbolje proizvode i savjete kako bismo osigurali da vaša oprema radi glatko i učinkovito. Kontaktirajte nas za više informacija i raspravljali o vašim specifičnim zahtjevima.
Reference
- Priručnik za strojeve, 31. izdanje
- Priručnik o tribologiji, drugo izdanje
- ASME standardi za dizajn i instalaciju ležaja
